Thước kẹp vạch dấu 30291, hãm hành trình bằng vít

Mã: 30291

Thước compa vạch dấu, khóa bằng vít, có vít chỉnh tinh. Thang đo tùy chọn nhiều model trong khoảng từ 500mm đến 3000mm. Độ chính xác ±0.1mm. Vật liệu bằng inox tôi cứng. Hàng chính hãng Vogel. Sản xuất tại Đức.

Mô tả

Thước trammel Vogel Germany là dụng cụ đo cơ khí dùng để đo các khoảng cách lớn với độ chính xác cao trong môi trường gia công hoặc kiểm tra kỹ thuật. Thiết kế thanh thẳng, mũi thay thế được, kết hợp vạch chia cho phép đo chính xác đến 0.1 mm ở những vị trí không thể tiếp cận bằng thước cặp hay panme.

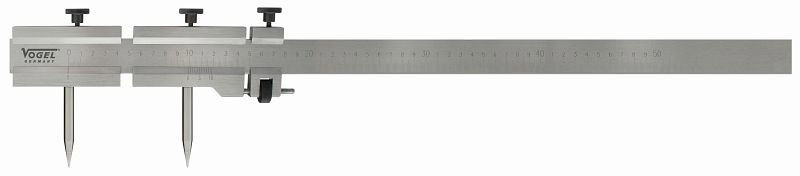

30291 Thước kẹp thang đo từ 500-3000mm

Công dụng của thước trammel Vogel Germany

1. Đo các khoảng cách lớn hoặc đường kính vòng tròn

  • Trammel là công cụ đo khoảng cách giữa hai điểm bằng hai đầu nhọn gắn trên thanh thước.
  • Khác với compa tròn thông thường, thước trammel có thanh thẳng (flat beam) và có thể mở rộng đến vài mét (tùy model), phù hợp đo đường kính ngoài hoặc trong của chi tiết lớn như mặt bích, vành tròn, bánh răng lớn, trục quay…

2. Đo đối xứng hoặc chia khoảng cách chính xác

  • Khi kết hợp với thang chia milimet khắc trên thanh, người dùng có thể đo, đối chiếu hoặc chia chính xác các đoạn cách đều từ tâm ra.

3. Ứng dụng trong các ngành

Gia công cơ khí, chế tạo khuôn, công nghiệp hàng không, đóng tàu, gia công chi tiết lớn.
Kiểm tra độ đồng tâm, độ lệch tâm hoặc đo trực tiếp chi tiết không thể dùng thước cuộn hoặc thước cặp thông thường.

  • Chất liệu: Thép, mũi đo tôi cứng, có thể thay thế.
  • Đặc điểm kỹ thuật:
  • Thanh thước phẳng (flat beam), có vạch chia và điều chỉnh tinh.
  • Cơ cấu cố định vững chắc bằng vít.
  • Độ phân giải đọc: 0.1 mm.
  • Các kích thước phổ biến: Từ 500 mm đến 3000 mm (mã hàng từ 302911 đến 302915).
  • Mũi thay thế: Có mã riêng (302986, 302996) – dạng mũi nhọn tôi cứng, bán theo cặp.



Mã sp Mua Thang đoĐộ chính xác
302911
500mm± 0.1mm
302912
1000mm± 0.1mm
302913
1500mm± 0.1mm
302914*
2000mm± 0.1mm
302915*
3000mm± 0.1mm
  • Chờ nhập 4-8 tuần
