Kìm cắt chân linh kiện điện tử chống tĩnh điện Knipex 77 ESD

Mã: Knipex 77 ESD

Kìm chống tĩnh điện ESD, dùng trong phòng sạch và khu vực ESD, chuyên cắt linh kiện SMD, IC, vi mạch. Lưỡi thép bi crôm tôi 62 HRC, khớp box-joint không rơ, tay cầm công thái học dẫn điện kiểm soát tĩnh điện theo tiêu chuẩn IEC, DIN, SP Method.

Mô tả

Kìm cắt chân linh kiện điện tử chống tĩnh điện dòng KNIPEX 77 ESD chuyên cho các thao tác cắt với linh kiện điện tử trong phòng sạch và khu vực ESD (Cleanroom / ESD Protected Area) để lắp ráp, xử lý linh kiện SMD, IC hoặc vi mạch,… Ngăn ngừa hiện tượng phóng tĩnh điện có thể làm hỏng linh kiện nhạy cảm.

77 02 130 ESD 77 12 115 ESD 77 22 115 ESD
77 32 115 ESD 77 42 115 ESD 77 52 115 ESD 77 72 115 ESD

Tay cầm kìm ESD được chế tạo từ vật liệu dẫn điện có điện trở thích hợp. Giúp giải phóng điện tích tĩnh điện dần dần qua người sử dụng và môi trường mà không gây tia lửa. Cơ chế này tuân thủ tiêu chuẩn quốc tế IEC TR 61 340-5, DIN EN 61 340-5, và SP Method 2472. Đảm bảo an toàn cho các linh kiện điện tử nhạy cảm và người sử dụng.

Kìm cắt chân linh kiện điện tử chống tĩnh điện Knipex 77 ESD

Phần lưỡi cắt được tôi cảm ứng đạt độ cứng khoảng 62 HRC. Sử dụng thép bi cầu crôm (ball bearing chrome steel) đã được tôi dầu. Điều này giúp lưỡi cắt sắc bền. Duy trì khả năng cắt tốt trong thời gian dài. Hạn chế mòn lưỡi và biến dạng. Bề mặt được đánh bóng gương (mirror polished) chống gỉ sét.

Kết cấu khớp hộp (box-joint) được gia công tỉ mỉ, loại bỏ độ rơ lệch. Tăng khả năng chịu tải và đảm bảo lực cắt ổn định. Cấu trúc này còn giúp giảm hao mòn khi vận hành liên tục, tăng tuổi thọ. Đảm bảo độ chính xác trong mỗi thao tác.

Các kiểu đầu kìm

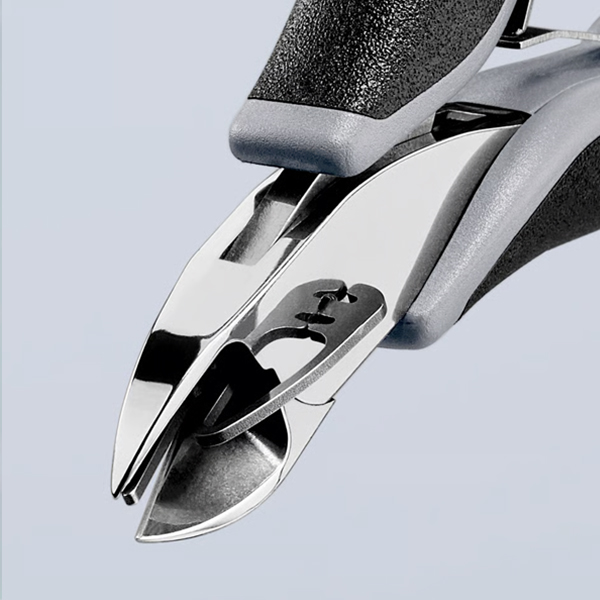

Đầu tròn, vát lưỡi Đầu tròn, có chốt chặn chống rơi, vát lưỡi Đầu tròn, lưỡi không vát
Đầu nhọn, vát lưỡi  Đầu nhọn, lưỡi không vát Đầu nhọn dẹt, vát lưỡi Đầu nhỏ nhọn, vát lưỡi

Tay cầm công thái học. Thiếu kế multi-component grips hai màu (đen/xám). Cổ cao, ôm trọn lòng bàn tay, có điểm tì ngón tay cái và ngón trỏ. Tạo cảm giác thoải mái, chống trượt. Giúp người dùng điều khiển chuẩn xác trong thao tác. Nhờ tỷ số truyền lực cao, kìm ESD Knipex giúp giảm đáng kể lực tay cần thiết. Đặc biệt hữu ích trong các công đoạn lặp lại hoặc khi cắt nhiều chân linh kiện nhỏ.

  • Chiều dài tổng: 115 mm hoặc 130 mm (tùy model).
  • Độ cứng lưỡi: ≈ 62 HRC (tôi cảm ứng laser).
  • Vật liệu: Thép bi cầu crôm (ball bearing chrome steel), tôi dầu.
  • Cấu trúc khớp hộp (Box-joint) không rơ lệch
  • Hai lò xo mở đối xứng, ma sát thấp
  • Bề mặt đánh bóng gương (mirror polished)
  • Tay cầm công thái học multi-component grips (đen/xám)
  • Chống tĩnh điện ESD, tiêu chuẩn: IEC TR 61 340-5 / DIN EN 61 340-5 / SP Method 2472.
  • Tiêu chuẩn sản xuất: DIN ISO 9654, DIN EN 61 340-5.
  • Khả năng cắt dây (tùy model):
    • Dây mềm: 0.3 – 2.0 mm
    • Dây cứng vừa: 0.5 – 1.3 mm
    • Dây cứng: 0.8 – 1.6 mm
  • Kiểu đầu kìm (tùy model): Đầu tròn / nhọn / nhỏ nhọn / dẹt.
  • Tùy chọn lưỡi: Có vát, không vát, có chặn dây.

Hai lò xo được lắp đối xứng nhằm mở kìm nhẹ nhàng và đều đặn. Giảm lực mở kìm ra lại. Tối ưu hóa, rút gọn thao tác. Hạn chế mỏi tay và nâng cao hiệu suất thao tác.

Dòng Knipex 77 ESD có 6 lựa chọn kiểu đầu kìm khác nhau

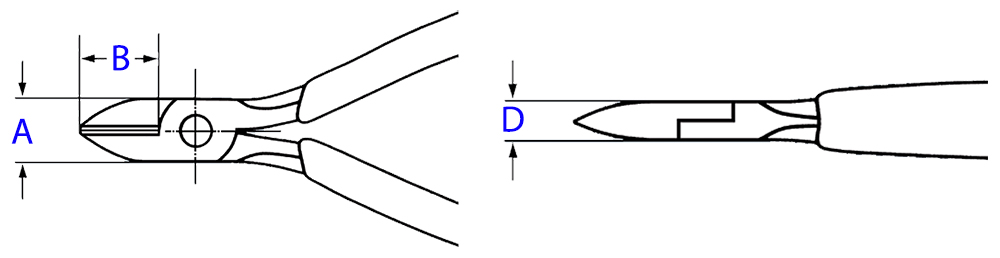

Mã sản phẩm Loại đầu Khả năng cắt dây Ø (mm) B (mm) A (mm) D (mm) TL (g)
Dây mềm (S) Dây cứng vừa (MH) Dây cứng (H)
77 01 115 ESD Tròn, vát lưỡi 0.3 – 1.6 1.2 0.6 14 11 7.5 70

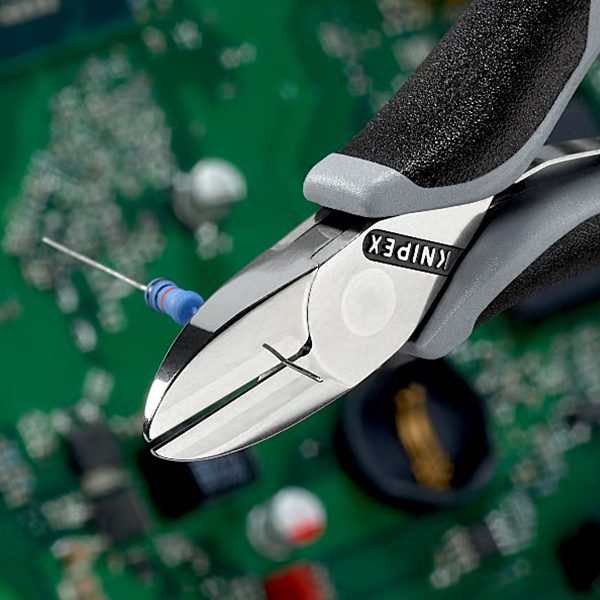

77 02 130 ESD Tròn, vát lưỡi 0.3 – 2.0 1.5 0.8 16.2 13 8.5 81

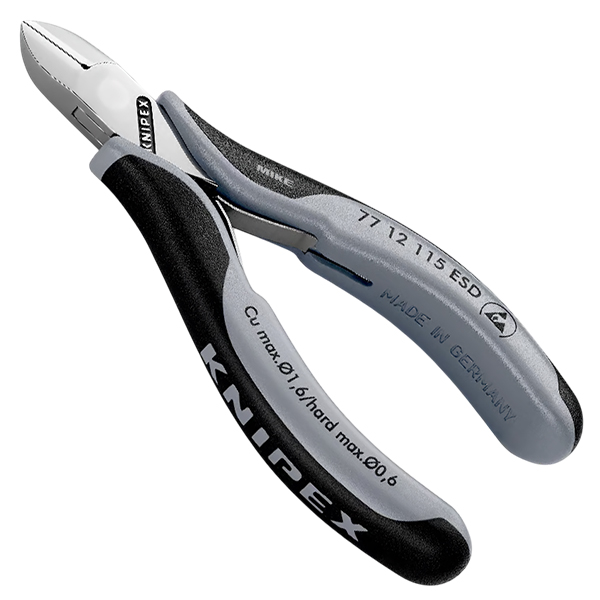

77 12 115 ESD Tròn, chốt chặn, vát lưỡi 0.3 – 1.6 1.2 0.6 14 11 7.5 70

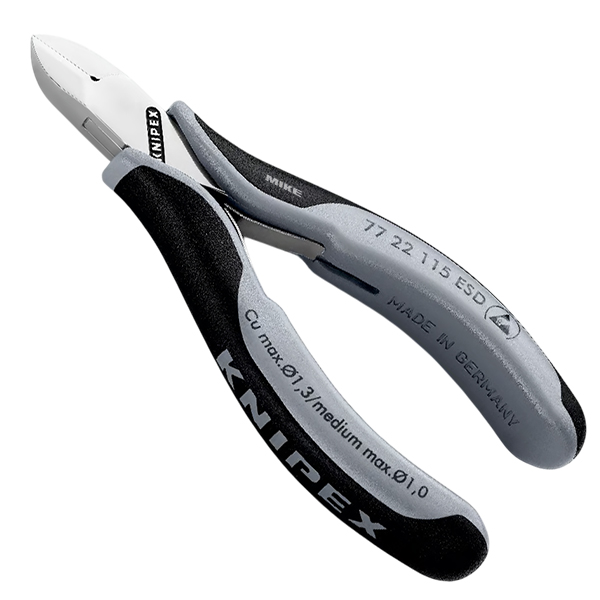

77 22 115 ESD Tròn, lưỡi không vát 0.3 – 1.3 1 – 14 11 7.5 70

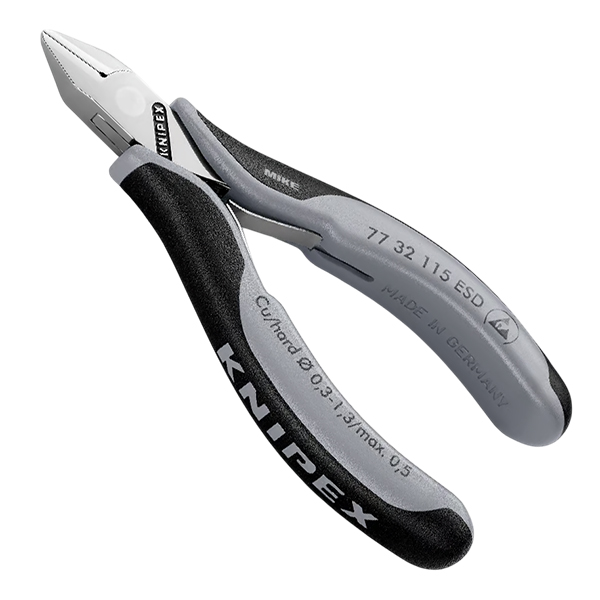

77 32 115 ESD Nhọn, vát lưỡi 0.3 – 1.3 1 0.5 14 11 7 70
77 32 130 ESD Nhọn, vát lưỡi 0.3 – 2.0 1.3 0.6 16.2 13 8.5 80
77 42 115 ESD Nhọn, lưỡi không vát 0.3 – 1.3 0.8 – 14 11 7 70

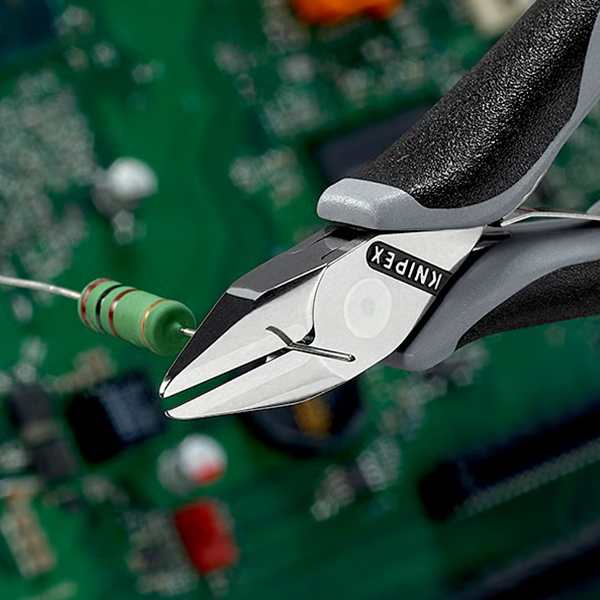

77 42 130 ESD Nhọn, lưỡi không vát 0.3 – 1.6 1.3 – 16.2 13 8.5 80
77 52 115 ESD Nhọn dẹt, vát lưỡi 0.3 – 1.0 0.8 0.5 14 11 7 70
77 72 115 ESD Nhỏ nhọn, vát lưỡi 0.3 – 0.8 – – 10.5 11 6 70
77 82 130 ESD Tròn, lưỡi không vát 0.3 – 1.6 1.3 – 16.2 13 8.5 81

Ghi chú:

  • Dây mềm (S) – độ bền kéo: 220 N/mm² (22 kp/mm²)
  • Dây cứng vừa (MH) – độ bền kéo: 750 N/mm² (75 kp/mm²)
  • Dây cứng (H) – độ bền kéo: 1800 N/mm² (180 kp/mm²)

Hệ thống chống tĩnh điện ESD đạt chuẩn quốc tế

Dòng ESD sử dụng vật liệu tay cầm dẫn điện với điện trở được kiểm soát chặt chẽ, giúp xả điện tích tĩnh điện dần dần qua người dùng và môi trường – tránh phóng điện đột ngột có thể phá hủy linh kiện nhạy cảm. Tuân thủ IEC TR 61 340-5, DIN EN 61 340-5, và SP Method 2472, đảm bảo an toàn tuyệt đối cho linh kiện điện tử và vi mạch.
Mã sp Mua Dài tổngĐầu kìmKhả năng cắt
77 02 130 ESD
130mmTròn, vát lưỡiS: Ø0.3-2.0, MH: Ø1.5, H: Ø0.8
77 12 115 ESD
115mmTròn, có chốt chặn, vát lưỡiS: Ø0.3-1.6, MH: Ø1.2, H: Ø0.6

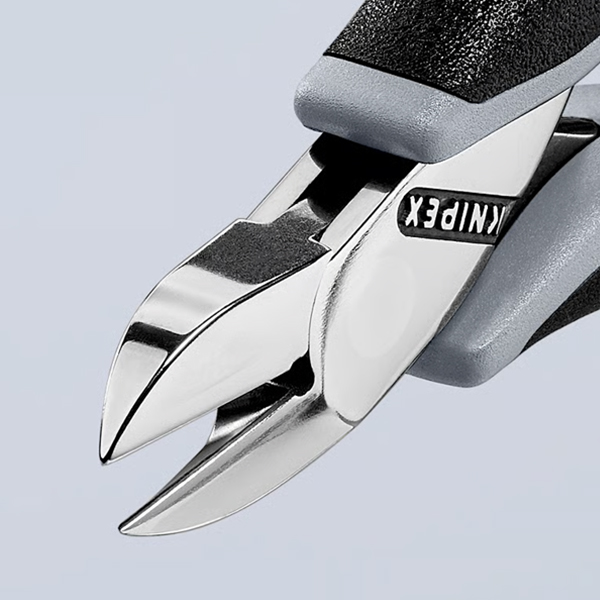

77 22 115 ESD
115mmTròn, lưỡi không vátS: Ø0.3-1.3, MH: Ø1

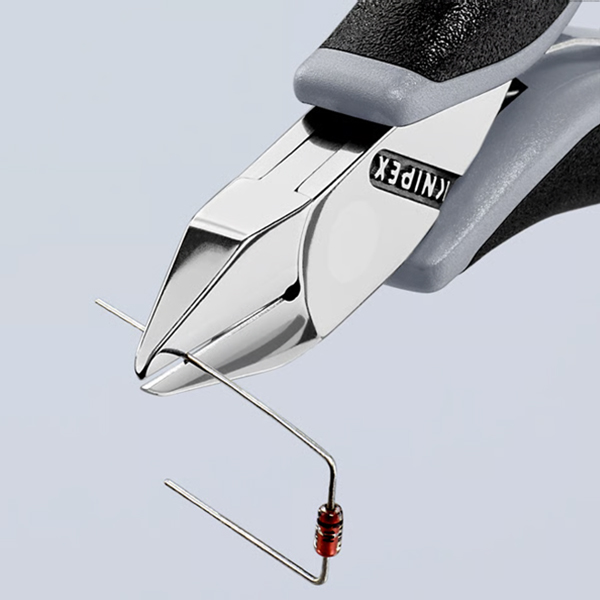

77 32 115 ESD
115mmNhọn, vát lưỡiS: Ø0.3-1.3, MH: Ø1, H: Ø0.5

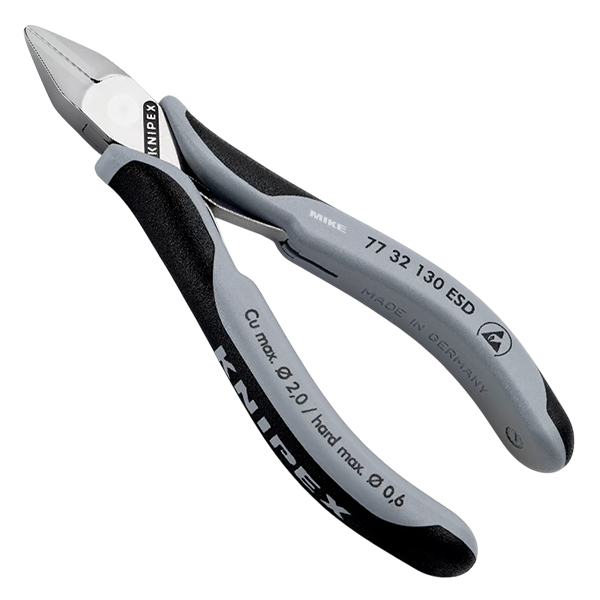

77 32 130 ESD
130mmNhọn, vát lưỡiS: Ø0.3-2.0, MH: Ø1.3, H: Ø0.6
77 42 115 ESD
115mmNhọn, lưỡi không vátS: Ø0.3-1.3, MH: Ø0.8
77 42 130 ESD
130mmNhọn, lưỡi không vátS: Ø0.3-1.6, MH: Ø1.3

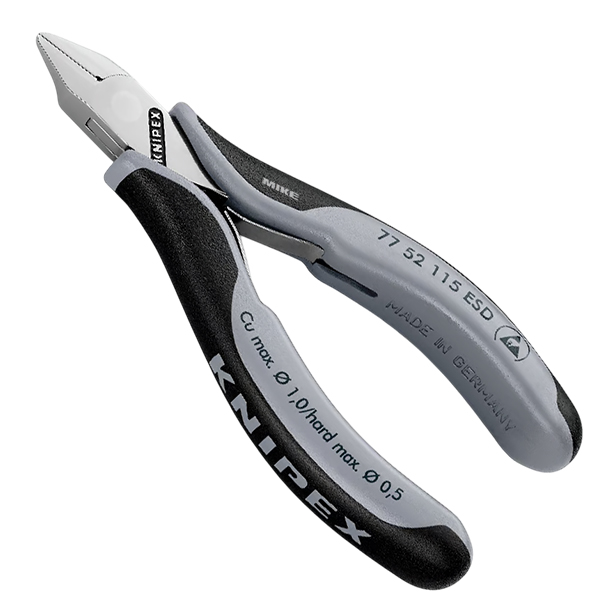

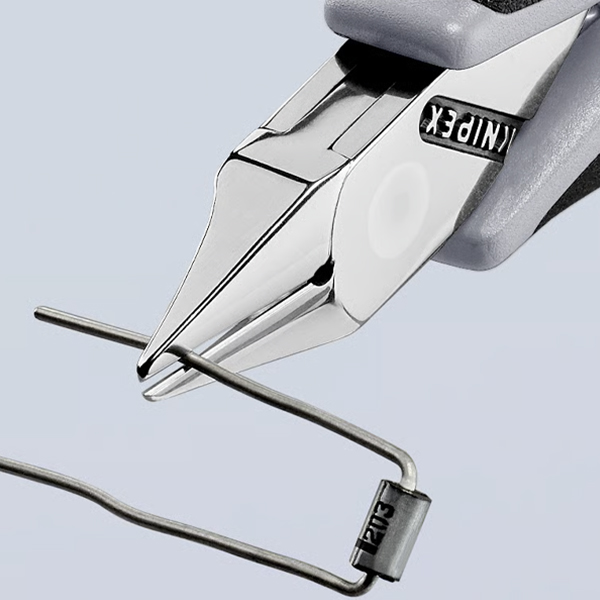

77 52 115 ESD
115mmNhọn dẹt, vát lưỡiS: Ø0.3-1.0, MH: Ø0.8, H: Ø0.5

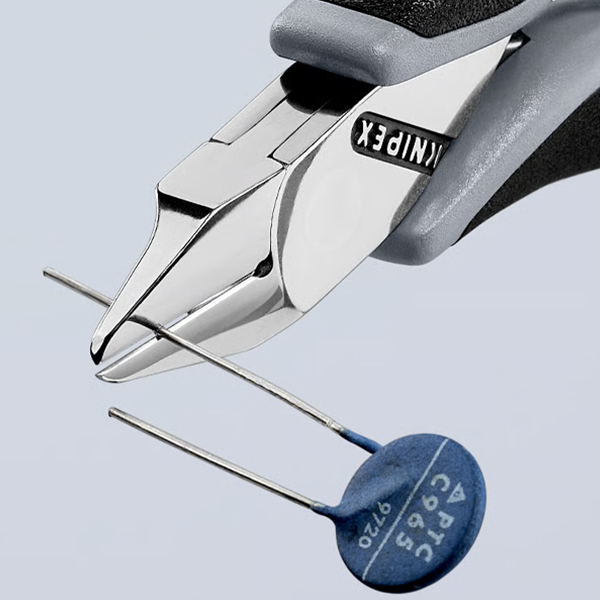

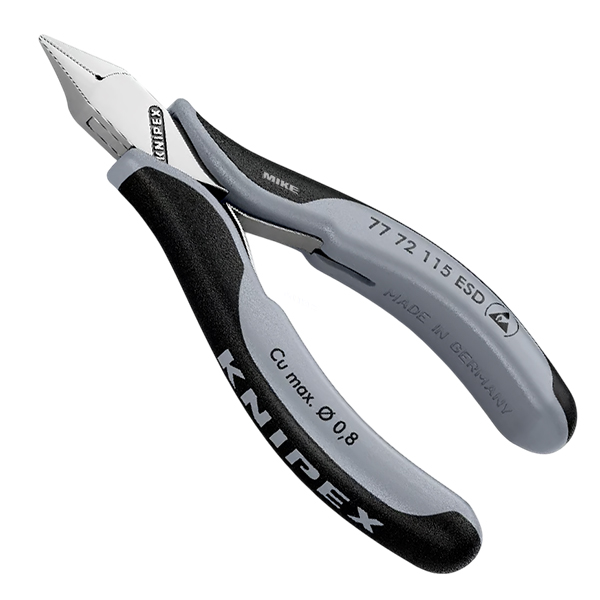

77 72 115 ESD
115mmNhỏ nhọn, vát lưỡiS: Ø0.3-0.8

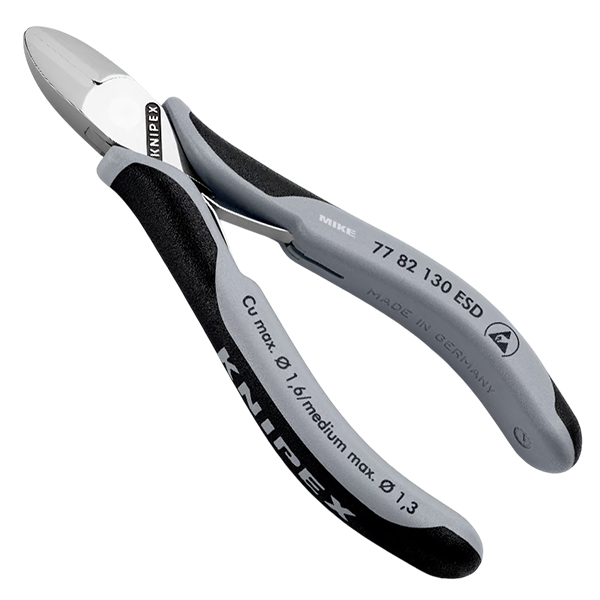

77 82 130 ESD
130mmTròn, lưỡi không vátS: Ø0.3-1.6, MH: Ø1.3
77 01 115 ESD
115mmTròn, vát lưỡiS: Ø0.3-1.6, MH: Ø1.2, H: Ø0.6
  • Còn
  • Chờ nhập 4-8 tuần
