Dụng cụ uốn ống REMS Sinus, hướng dẫn sử dụng máy

REMS Sinus được thiết kế để uốn nguội ống với góc tối đa 180°. Dụng cụ phù hợp cho các loại ống đồng, thép không gỉ, thép C, composite, và ống điện với đường kính từ Ø 10 – 32 mm, tùy theo vật liệu. Khi sử dụng, cần đảm bảo không để xảy ra nứt hoặc gấp trên ống.

Dụng cụ có thể vận hành với ê tô hoặc sử dụng như thiết bị uốn hai tay. Trong cách sử dụng với ê tô, bộ truyền động được cố định chắc chắn, trục chính đưa về vị trí bắt đầu, sau đó lắp khuôn uốn và khuôn đỡ tương ứng. Ống được đặt vào khuôn và cố định bằng bu lông chốt. Cần đòn được xoay ngược chiều kim đồng hồ để đạt góc uốn mong muốn, sau đó tháo khuôn và lấy ống ra.

Khi sử dụng như dụng cụ hai tay, lắp thêm cần đòn phụ vào và thực hiện tương tự. REMS Sinus yêu cầu sử dụng các linh kiện chính hãng để đảm bảo an toàn và hiệu suất. Tuân thủ các hướng dẫn sẽ giúp dụng cụ hoạt động hiệu quả và an toàn. Điều kiện bảo hành được quy định trong tài liệu đi kèm.

Các chú ý khi dùng vam uốn ống REMS Sinus

Hãy đọc kỹ toàn bộ ghi chú an toàn, hướng dẫn, hình minh họa và dữ liệu kỹ thuật đi kèm dụng cụ uốn ống này. Việc không tuân thủ có thể gây ra chấn thương nghiêm trọng.
Lưu giữ các hướng dẫn và ghi chú an toàn này để tham khảo trong tương lai.

Chỉ sử dụng dụng cụ uốn ống đúng mục đích được thiết kế và tuân thủ các quy định chung về an toàn lao động và phòng ngừa tai nạn.

Giữ khu vực làm việc ngăn nắp: Khu vực làm việc bừa bộn dễ dẫn đến tai nạn trong quá trình sử dụng.
Sử dụng dụng cụ đúng cách: Không sử dụng dụng cụ uốn cho công việc vượt quá khả năng của nó. Tránh dùng dụng cụ cho các mục đích không được thiết kế.
Kiểm tra tình trạng dụng cụ: Trước khi sử dụng, hãy kiểm tra xem các bộ phận của dụng cụ có bị hư hỏng không. Các bộ phận bị hư hỏng nhẹ cần được kiểm tra kỹ để đảm bảo dụng cụ hoạt động bình thường. Đảm bảo rằng các bộ phận chuyển động hoạt động trơn tru, không bị kẹt hoặc biến dạng. Các bộ phận hư hỏng cần được sửa chữa hoặc thay thế bởi chuyên gia có kinh nghiệm, trừ khi hướng dẫn sử dụng có quy định khác.
Thận trọng khi làm việc: Luôn chú ý đến công việc đang thực hiện và làm việc một cách tỉnh táo, có ý thức.
Không làm quá tải dụng cụ: Dụng cụ sẽ hoạt động hiệu quả và an toàn nhất trong phạm vi công việc được chỉ định. Hãy thay thế các bộ phận hoặc phụ kiện mòn đúng lúc.
Mặc trang phục phù hợp: Không đeo đồ trang sức hoặc mặc quần áo rộng có thể bị cuốn vào dụng cụ. Khi làm việc ngoài trời, nên sử dụng găng tay cao su và giày chống trượt. Nếu tóc dài, hãy buộc gọn hoặc đội lưới bảo vệ tóc.
Sử dụng thiết bị bảo hộ: Luôn đeo kính bảo hộ khi làm việc. Sử dụng găng tay bảo hộ để tránh chấn thương tay.
Đứng tư thế ổn định: Đảm bảo luôn giữ tư thế cân bằng và vững chắc trong quá trình làm việc.
Chăm sóc dụng cụ: Giữ dụng cụ sạch sẽ để đảm bảo hiệu suất làm việc tối ưu và an toàn. Thực hiện đúng các yêu cầu bảo dưỡng và hướng dẫn từ nhà sản xuất. Luôn giữ tay cầm sạch, khô ráo, không có dầu mỡ.
Lưu ý điều kiện môi trường: Không để dụng cụ tiếp xúc với nước hoặc mưa. Đảm bảo khu vực làm việc đủ ánh sáng.
Giữ người khác tránh xa: Không để bất kỳ ai không có nhiệm vụ can thiệp vào dụng cụ trong khi bạn đang làm việc, đặc biệt là trẻ em.
Sử dụng phụ kiện và linh kiện chính hãng: Điều này đảm bảo dụng cụ vận hành an toàn và đúng chức năng. Phụ kiện hoặc linh kiện không chính hãng có thể gây nguy hiểm khi sử dụng.
Sửa chữa bởi chuyên gia: Việc sửa chữa chỉ được thực hiện bởi chuyên gia hoặc kỹ thuật viên được đào tạo, sử dụng linh kiện chính hãng. Việc sửa đổi không được phép có thể gây nguy hiểm cho người sử dụng và làm mất an toàn.

Các lưu ý cẩn thận

Hãy đọc kỹ tất cả các ghi chú an toàn, hướng dẫn, minh họa và thông tin kỹ thuật đi kèm dụng cụ này. Việc không tuân thủ các hướng dẫn có thể dẫn đến chấn thương nghiêm trọng.

Lưu giữ các ghi chú và hướng dẫn an toàn để sử dụng sau này.

Không sử dụng dụng cụ nếu bị hư hỏng: Sử dụng dụng cụ hư hỏng có thể gây tai nạn.
Bảo vệ những người xung quanh khi làm việc: Hãy đảm bảo rằng không ai ở gần ống đang chuyển động trong quá trình uốn. Nguy cơ gây thương tích có thể xảy ra.
Đảm bảo tư thế vững chắc khi uốn ống lớn: Khi sử dụng REMS Sinus để uốn ống lớn, lực đối kháng có thể giảm đột ngột nếu ống bị gãy. Điều này tiềm ẩn nguy cơ gây tai nạn.
Lắp cần đòn đúng cách: Hãy đảm bảo cần đòn được siết chặt khi lắp dụng cụ uốn ống bằng tay. Việc lắp chặt giúp giảm nguy cơ hư hại dụng cụ và thương tích.
Chỉ sử dụng các cần đòn đi kèm dụng cụ: Không được tự ý nối dài cần đòn của REMS Sinus. Việc tuân thủ các quy định an toàn giúp hạn chế rủi ro hư hại và thương tích.
Cẩn thận khi uốn ống: REMS Sinus tạo ra lực uốn rất lớn. Việc sử dụng không đúng cách có thể gây nguy hiểm.
Không để trẻ em hoặc những người thiếu khả năng sử dụng dụng cụ: Trẻ em hoặc những người không có đủ năng lực thể chất, giác quan, tinh thần, hoặc thiếu kinh nghiệm, kiến thức không được phép sử dụng dụng cụ này mà không có sự giám sát hoặc hướng dẫn của người chịu trách nhiệm. Việc này giúp tránh các lỗi vận hành và chấn thương.
Chỉ cho phép người đã được đào tạo sử dụng dụng cụ: Học viên chỉ được phép sử dụng dụng cụ khi trên 16 tuổi, khi cần thiết cho việc đào tạo của họ, và phải có sự giám sát của người có kinh nghiệm.

Sử dụng vam uốn ống REMS Sinus đúng mục đích

CẢNH BÁO: REMS Sinus được thiết kế để uốn nguội ống với góc uốn lên đến 180°. Mọi mục đích sử dụng khác đều không đúng chức năng và bị nghiêm cấm.

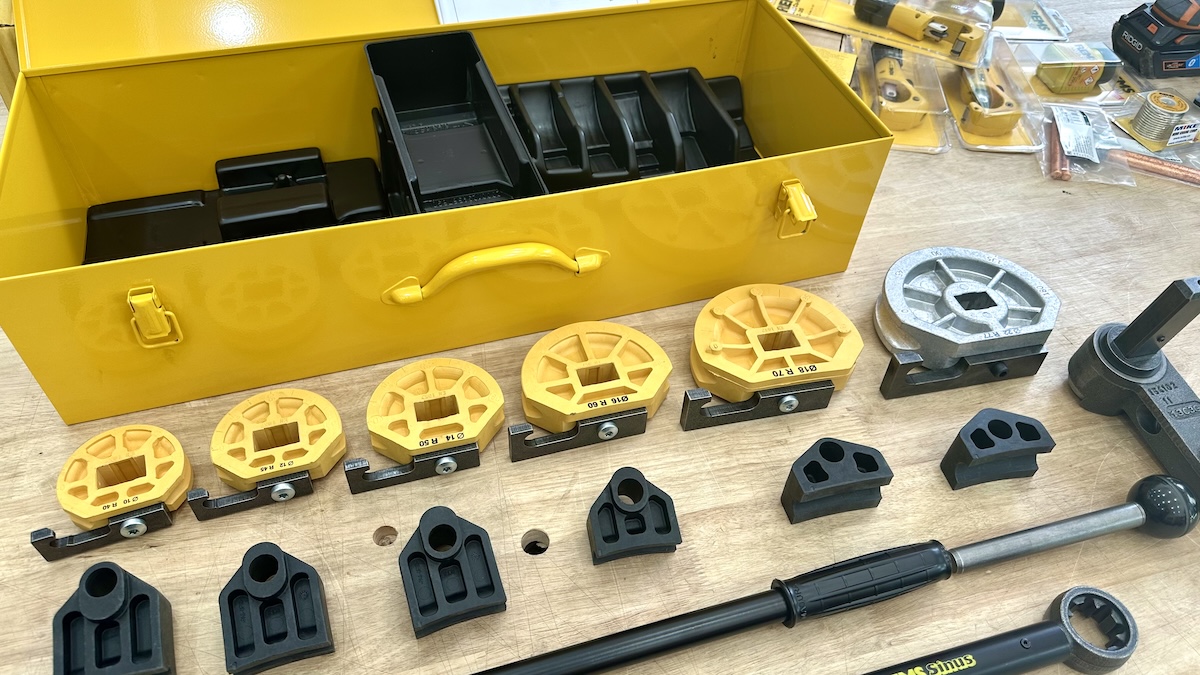

Phạm vi cung cấp

Dụng cụ uốn ống bằng tay.
Bu lông chốt.
Các khuôn uốn và khuôn đỡ theo bộ đặt hàng.
Chai xịt hỗ trợ uốn REMS (tùy chọn)
Sách hướng dẫn sử dụng.
Hộp thép bảo quản.

Mã sản phẩm

REMS Sinus: 154000
Chai xịt hỗ trợ uốn REMS, 400 ml: 140120
Bu lông chốt: 582036
Hộp thép (dành cho REMS Sinus): 154160
Chất làm sạch máy REMS CleanM: 140119
Khuôn uốn và khuôn đỡ: Xem Hình 3 bên dưới

Thông số kỹ thuật

Kích thước (D × R × C): 735 × 155 × 140 mm (28,9″ × 6,1″ × 5,5″)
Trọng lượng: 4,9 kg (10,8 lb)

Ứng dụng

Khi uốn nguội chuyên nghiệp, không được để xảy ra các vết nứt hoặc nếp gấp trên ống. Những loại ống và kích thước không đảm bảo điều kiện này không phù hợp để uốn bằng REMS Sinus.

Ống đồng cứng, nửa cứng và mềm, kể cả loại thành mỏng, đường kính Ø 10 – 22 mm, Ø ⅜ – ⅞”.
Ống đồng mềm có lớp bọc, kể cả loại thành mỏng, đường kính Ø 10 – 18 mm.
Ống thép không gỉ và ống thép C bọc ngoài thuộc hệ thống ống nối ép, đường kính Ø 12 – 18 mm.
Ống thép C thuộc hệ thống ống nối ép, đường kính Ø 12 – 22 mm.
Ống thép chính xác mềm, đường kính Ø 10 – 20 mm.
Ống điện theo tiêu chuẩn DIN EN 50086, đường kính Ø 16 – 20 mm.
Ống composite, đường kính Ø 14 – 32 mm.
Góc uốn lớn nhất: 180°.

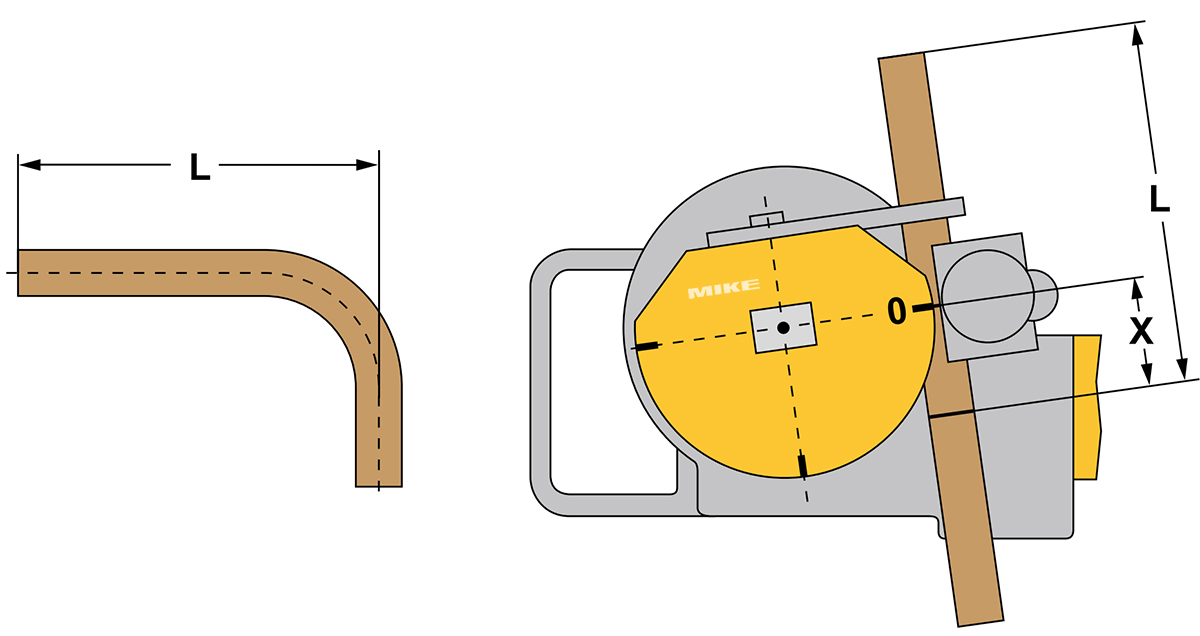

Vận hành / Sử dụng

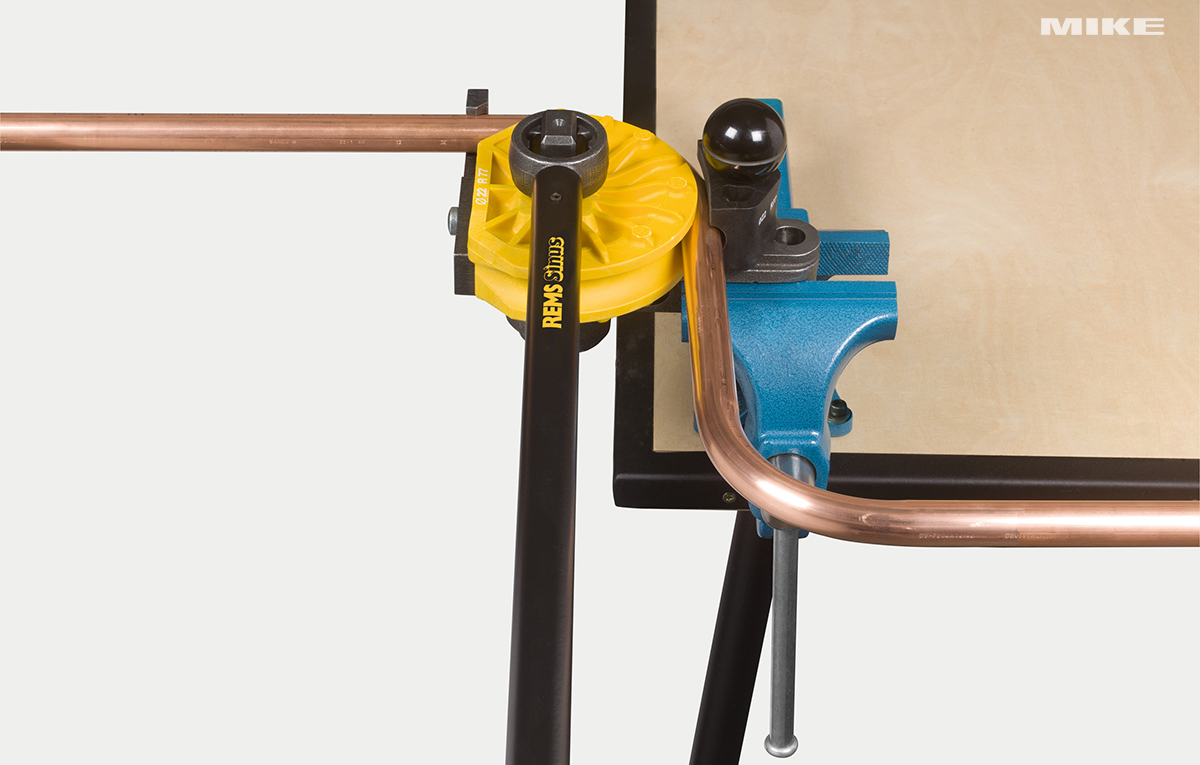

Sử dụng với ê tô

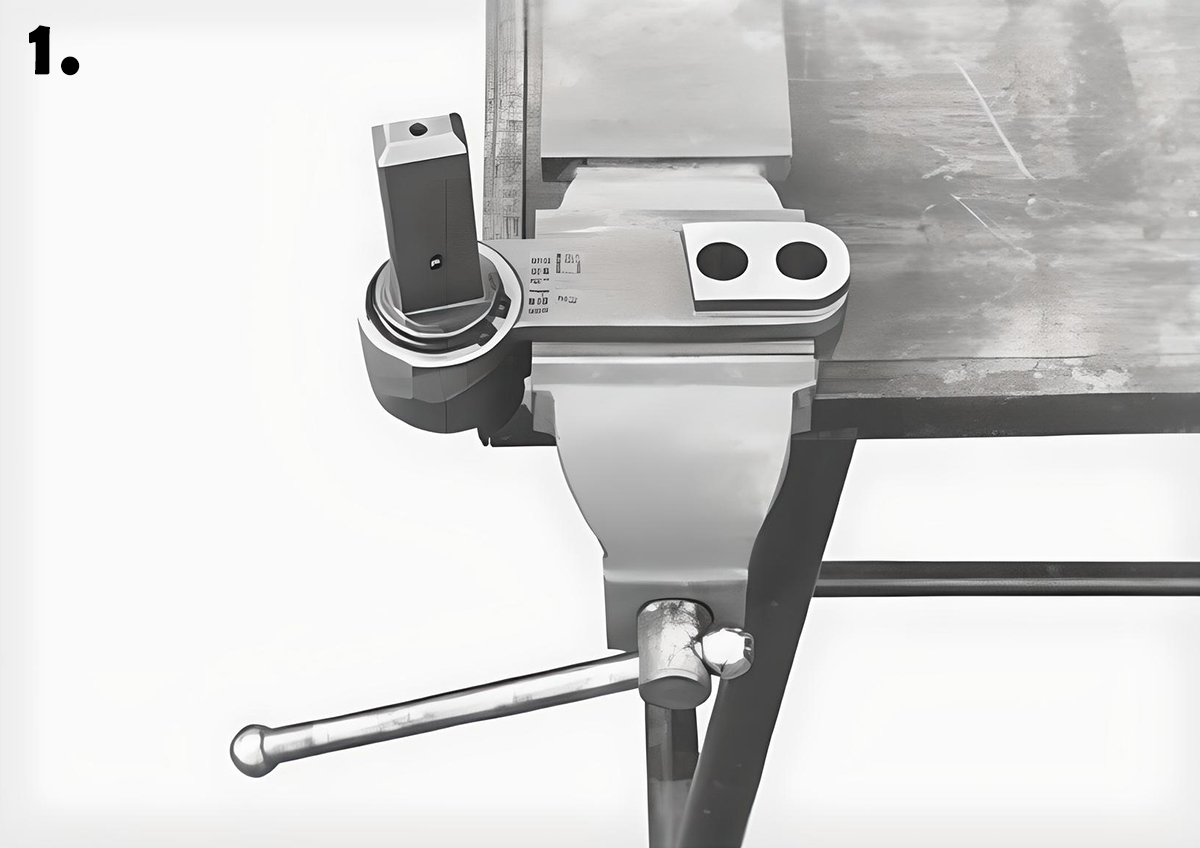

Cố định chắc chắn bộ truyền động của dụng cụ uốn trong ê tô và đặt trục chính về vị trí bắt đầu (Hình 1).

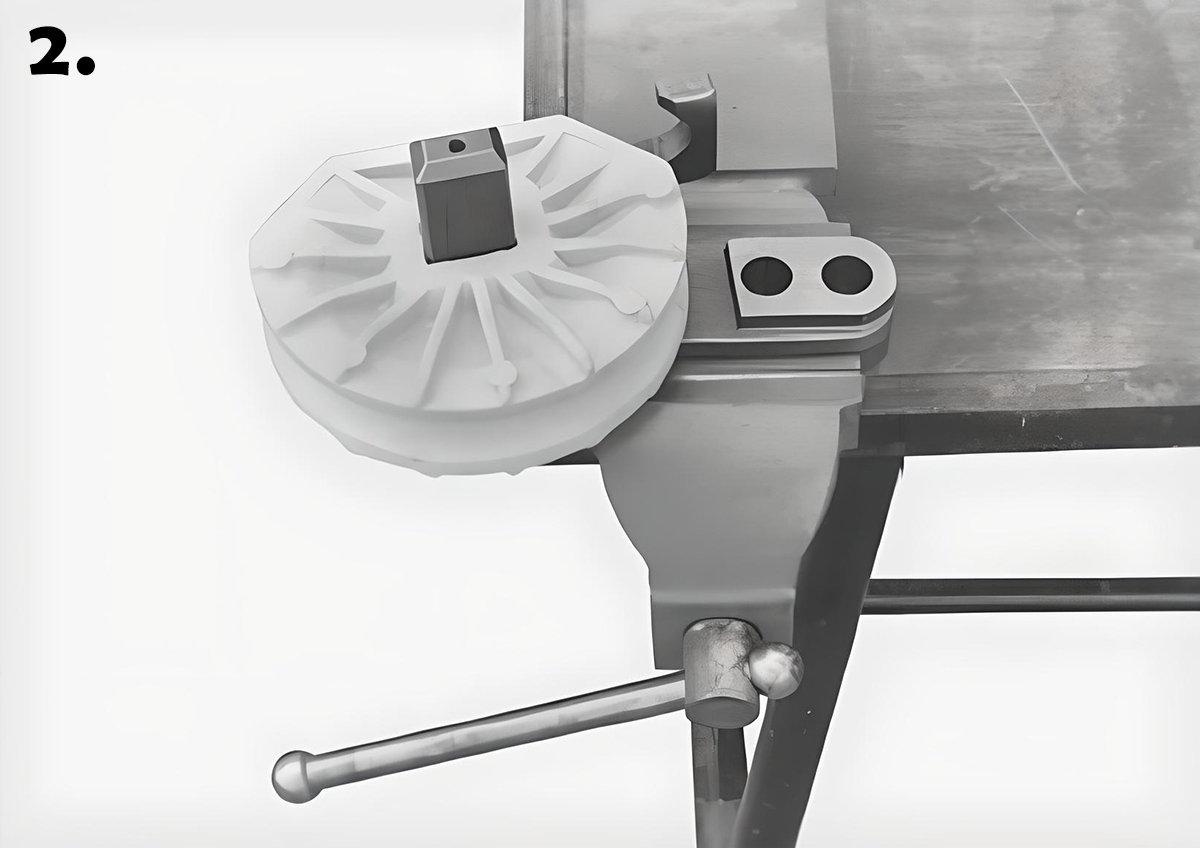

Gắn khuôn uốn đã chọn vào trục chính (Hình 2). Đặt ống vào khuôn uốn và đẩy nhẹ để ống nằm trong rãnh.

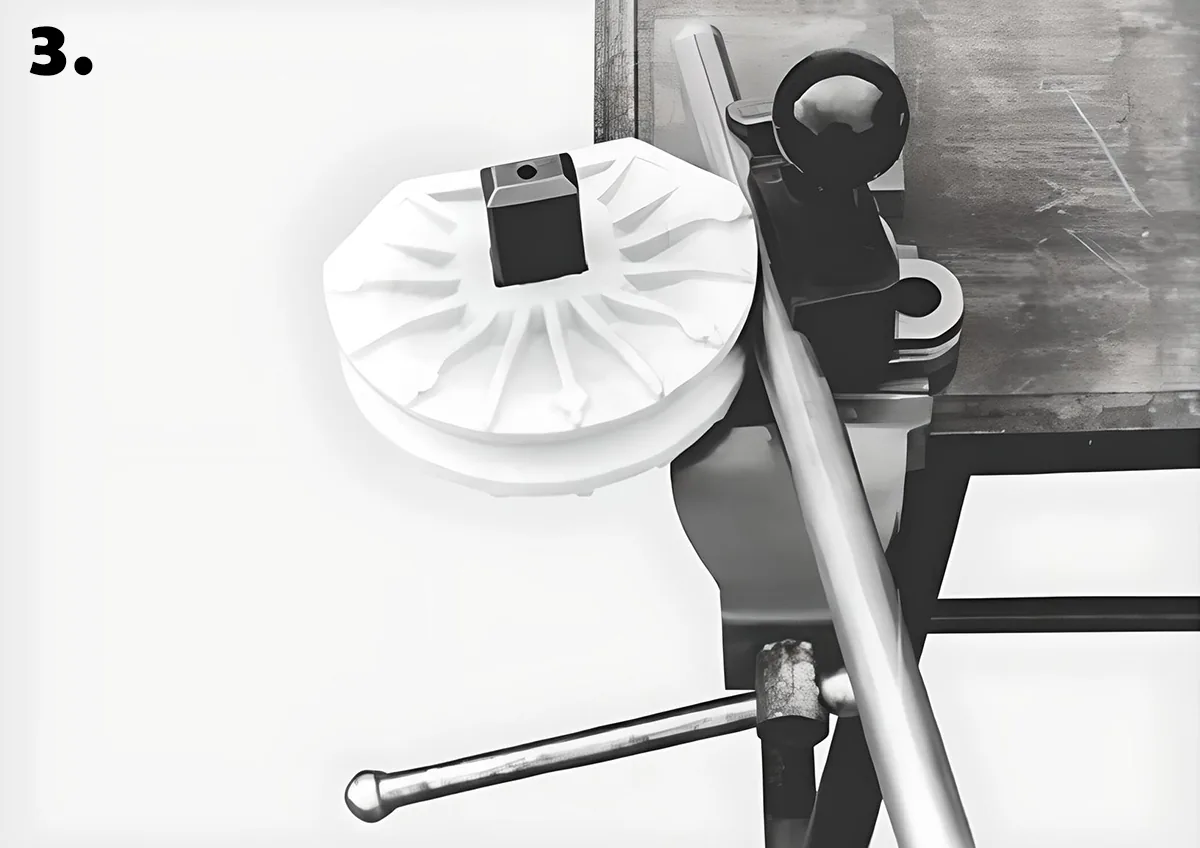

Lắp khuôn đỡ tương ứng lên ống, sau đó cố định bằng bu lông chốt (Hình 3).

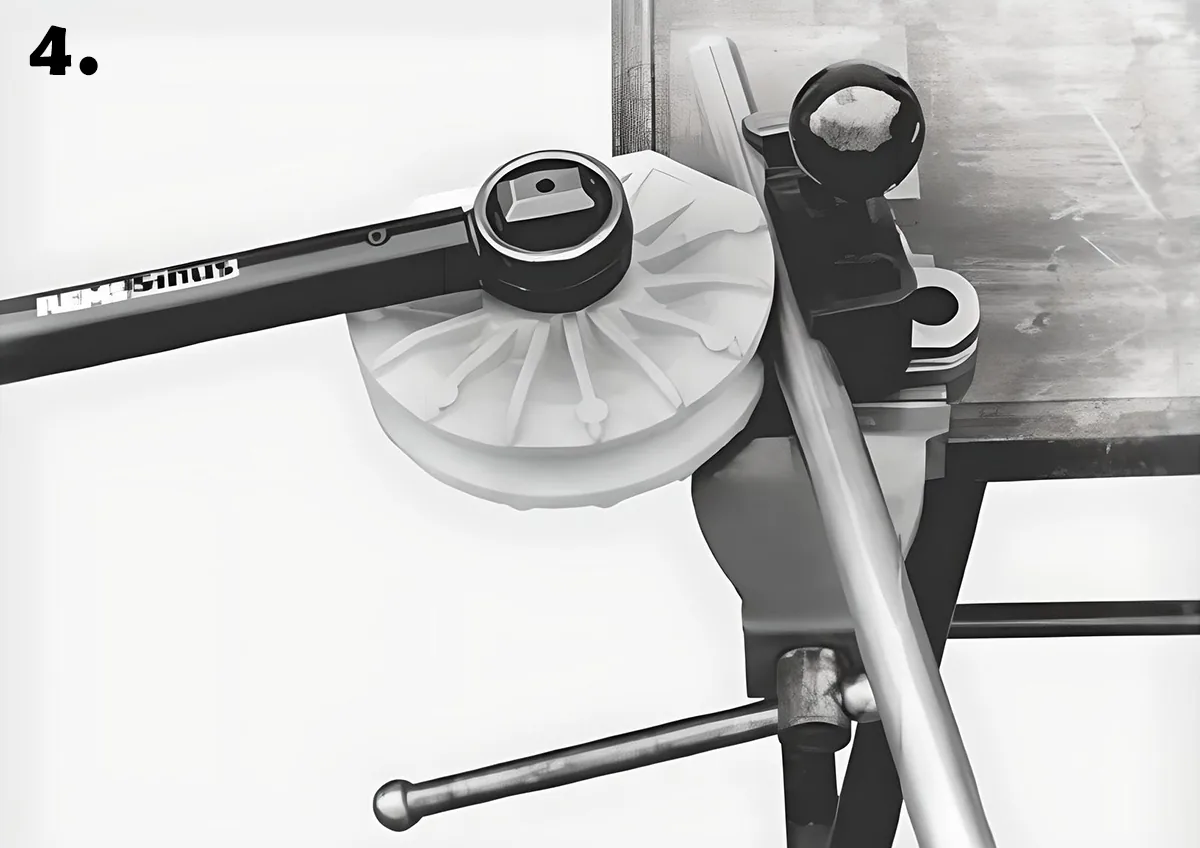

Lắp cần đòn có đầu vuông vào trục chính ở vị trí phù hợp (Hình 4). Xoay cần đòn ngược chiều kim đồng hồ cho đến khi đạt góc uốn mong muốn.

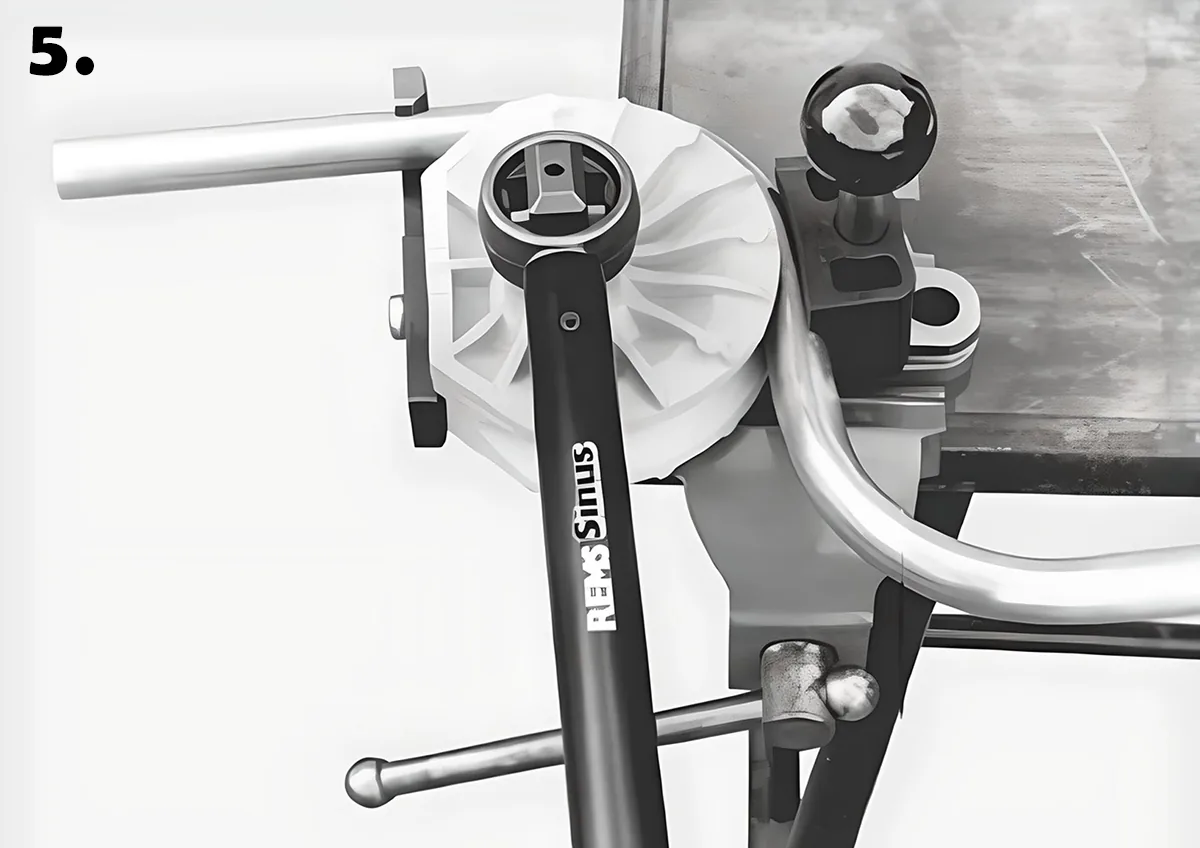

Sau khi hoàn thành uốn, xoay cần đòn nhẹ ngược lại, tháo bu lông chốt, gỡ khuôn đỡ và lấy ống uốn ra khỏi khuôn (Hình 5).

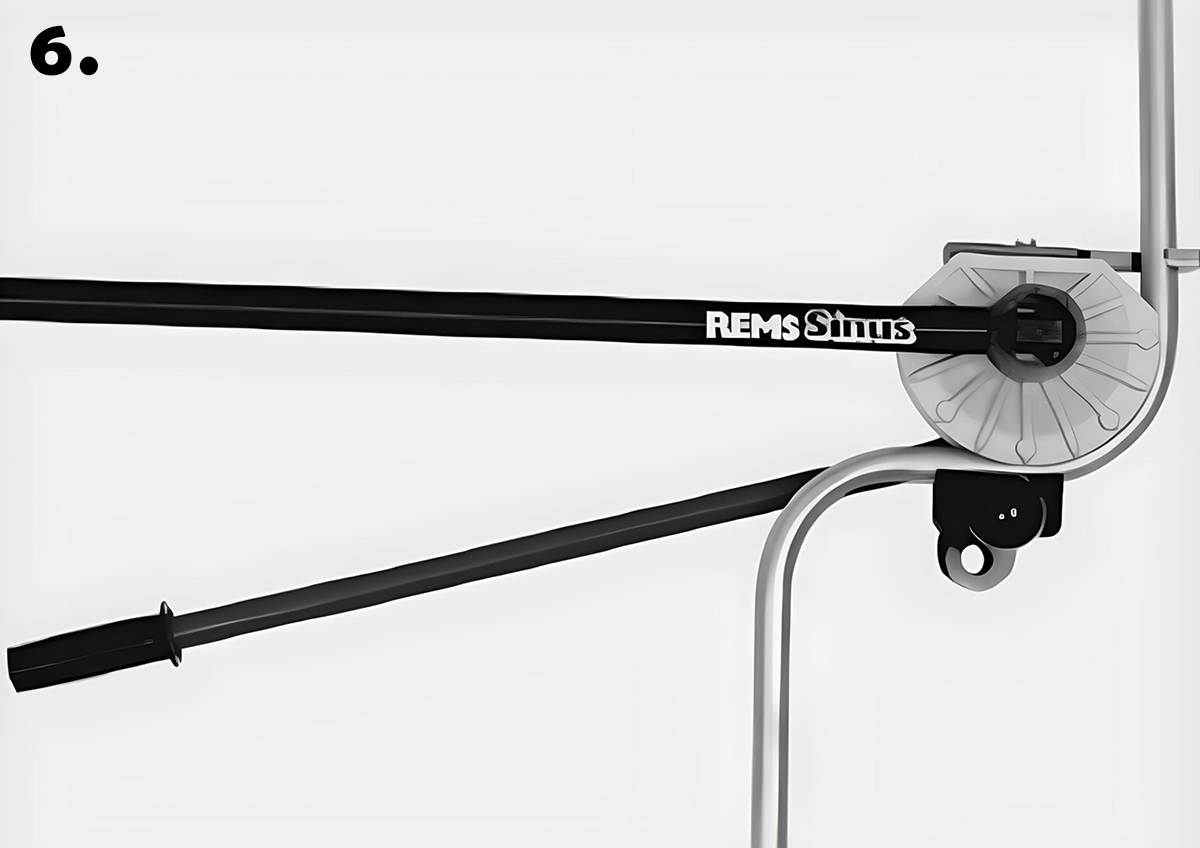

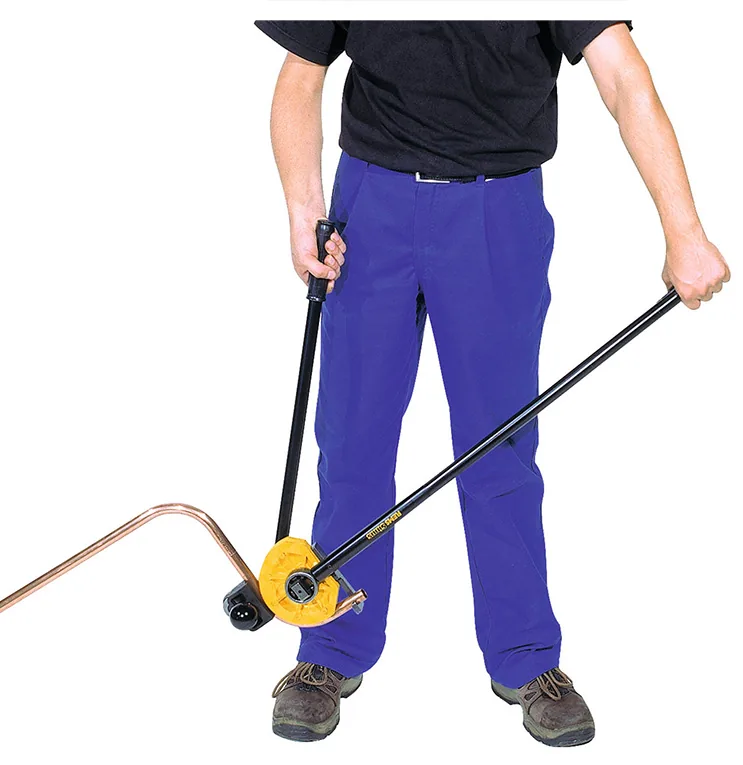

Sử dụng như dụng cụ uốn hai tay

Gắn thêm cần đòn vào bộ truyền động của dụng cụ uốn.
Thực hiện các bước tiếp theo như mô tả từ Hình 2 đến Hình 5.

Điều kiện bảo hành

Xem hướng dẫn vận hành REMS Curvo để biết chi tiết về điều kiện bảo hành.

Hình tam giác đen (▲)
Đầu nối hình vuông 10–40, đỡ từ 10–40 (Mã sản phẩm: 582120).
Đầu nối hình vuông 35–50, đỡ từ 35–50 (Mã sản phẩm: 582110).

Cu: Ống đồng có độ cứng, nửa cứng và mềm, kể cả loại thành mỏng, theo tiêu chuẩn EN 1057.
Cu 12735: Ống đồng K65 dùng trong hệ thống làm lạnh và điều hòa không khí, theo tiêu chuẩn EN 12735-1, EN 12449.
St 10312: Ống thép không gỉ dùng trong hệ thống ống nối ép, theo tiêu chuẩn EN 10312, dòng 2, EN 10088, EN 10217-7.
St 1127: Ống thép không gỉ theo tiêu chuẩn EN ISO 1127, EN 10217-7.
St 10305-U: Ống thép mềm có lớp bọc dùng cho hệ thống ống nối ép, theo tiêu chuẩn EN 10305-3.
St 10305: Ống thép chính xác mềm theo các tiêu chuẩn EN 10305-1, EN 10305-2, EN 10305-3, ống thép C theo tiêu chuẩn EN 10305-3.
St 10255: Ống thép (ống ren) theo tiêu chuẩn EN 10255.
St 50086: Ống điện theo tiêu chuẩn EN 50086 có lớp bọc.
U: Hệ thống liên kết của các ống nối ép.
V: Phần uốn làm từ polyamide gia cường sợi thủy tinh.
P: Phần uốn làm từ nhôm.
A: Phần uốn làm từ hợp kim nhôm.
S: Phần uốn làm từ gang cầu.
