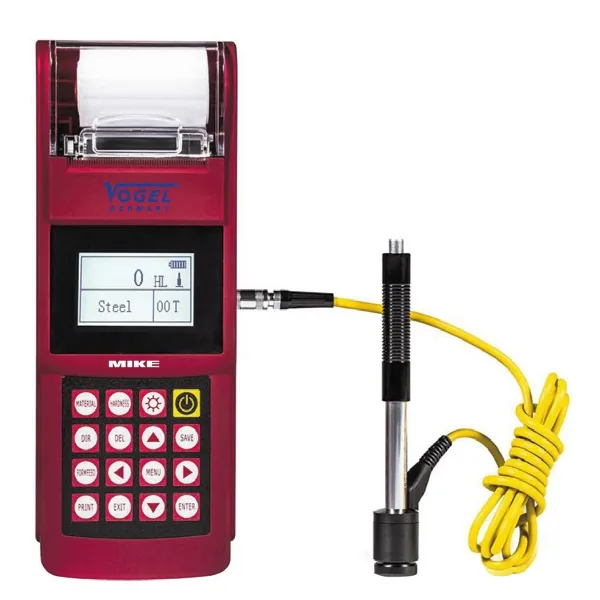

Máy đo độ cứng kim loại cầm tay Vogel Germany 651608, 60 HLD

Máy đo độ cứng kim loại vạn năng dạng cầm tay này hoạt động dựa trên nguyên lý Leeb, cho phép kiểm tra độ cứng một cách nhanh chóng và không phụ thuộc vào vị trí. Máy sử dụng thiết bị tác động bên ngoài loại “D” là tiêu chuẩn, và có khả năng xuất dữ liệu qua USB kèm theo phần mềm Dataview.

Thiết kế máy bao gồm vỏ nhôm anodized chắc chắn, bàn phím và màn hình đa chức năng với đèn nền có thể chuyển đổi, hiển thị rõ ràng các thông tin như: các thang đo độ cứng, giá trị độ cứng, ngày, thời gian kiểm tra, chỉ báo pin, hướng tác động, giá trị trung bình, nhận dạng thiết bị tác động, và dung lượng bộ nhớ cho 600 nhóm.

Máy phù hợp với hầu hết các loại vật liệu kim loại, có thể đo ở mọi vị trí, dù đứng, nằm ngang hay ngược. Máy có chức năng tự động tắt nguồn và bật/tắt bằng công tắc. Ngoài ra, máy còn có chức năng điều chỉnh giới hạn, báo động tự động khi vượt quá giá trị giới hạn.

Đối với mảnh vật liệu kiểm tra, trọng lượng tối thiểu là 2 kg khi đặt trên mặt phẳng cố định. Máy hiển thị trực tiếp thang đo độ cứng HL và tự động chuyển đổi sang các thang HRB, HRC, HV, HB, HS và độ bền kéo (U.T.S.). Bán kính công việc tối thiểu cho vật liệu lõm/dôi là Rmin = 30 mm, hoặc dưới 30 mm khi sử dụng vòng hỗ trợ đi kèm trong bộ.

Máy đo độ cứng kim loại vạn năng

Máy có thể hoạt động trong khoảng nhiệt độ từ -20 °C đến +60 °C và độ ẩm tương đối từ 20 – 90% RH. Trong bộ sản phẩm bao gồm 2 pin 1.5 V loại AA và khối thử nghiệm loại “D” (2 phần), thiết bị tác động loại “D”, cùng với các thiết bị tác động khác có sẵn như phụ kiện.

• Loại máy: Máy đo độ cứng kim loại vạn năng, dựa trên nguyên lý Leeb.
• Thiết bị tác động: Loại “D” (tiêu chuẩn).
• Xuất dữ liệu: USB với phần mềm Dataview.
• Vỏ máy: Nhôm anodized, có bàn phím.
• Màn hình: Đa chức năng, đèn nền chuyển đổi, hiển thị rõ ràng.
• Chức năng hiển thị: Thang đo độ cứng, giá trị độ cứng, ngày, thời gian kiểm tra, chỉ báo pin, hướng tác động, giá trị trung bình, nhận dạng thiết bị tác động, bộ nhớ 600 nhóm.
• Phạm vi đo: Phù hợp với hầu hết vật liệu kim loại, đo ở mọi vị trí.
• Tự động tắt nguồn: Có.
• Chức năng cảnh báo: Khi vượt quá giá trị giới hạn.
• Trọng lượng vật liệu tối thiểu: 2 kg trên mặt phẳng cố định.
• Thang đo: HL, tự động chuyển đổi sang HRB, HRC, HV, HB, HS, độ bền kéo (U.T.S.).
• Bán kính vật liệu tối thiểu: Rmin = 30 mm (dưới 30 mm với vòng hỗ trợ).
• Nhiệt độ hoạt động: -20 °C đến +60 °C, độ ẩm 20 – 90% RH.
• Pin: 2x 1.5 V loại AA.
• Bộ sản phẩm: Khối thử nghiệm loại “D”, thiết bị tác động loại “D”, cọ, cáp USB, phần mềm Dataview, chứng chỉ hiệu chuẩn và hướng dẫn sử dụng.
• Phiên bản 651608: Vỏ bọc chống trượt, máy in nhiệt tích hợp, pin Li-ion sạc lại, bộ sạc 100 – 240 V/AC.
• Độ dày vật liệu tối thiểu: D/DC/DLD/D+15 = 5 mm, C = 1 mm, G = 10 mm.
• Độ cứng tối đa của vật liệu: HLD 960, sai số ±6mm.
• Kích thước: 230 x 86 x 46 mm.
• Chứng chỉ hiệu chuẩn: Có.
• Tiêu chuẩn: ASTM, DIN ISO, BS, CE.

Phiên bản 651608 cung cấp các chức năng bổ sung như vỏ bọc chống trượt, máy in nhiệt tích hợp để in trực tiếp tất cả các giá trị và biểu đồ, kèm theo pin Li-ion sạc lại và bộ sạc 100 – 240 V/AC.

Độ dày vật liệu tối thiểu cần thiết để kiểm tra phụ thuộc vào loại thiết bị tác động: D/DC/DLD/D+15 = 5 mm, C = 1 mm, G = 10 mm. Độ cứng tối đa của vật liệu là HLD 960, sai số tối đa ±6mm. Kích thước của máy là 230 x 86 x 46 mm.

Nguyên lý Leed là gì?

Nguyên lý Leeb là một phương pháp đo độ cứng của vật liệu dựa trên nguyên tắc đo lường tốc độ nảy trở lại của một vật thể nhỏ (thường là một quả bóng kim loại) sau khi nó va chạm vào bề mặt của vật liệu cần kiểm tra. Phương pháp này được phát triển bởi Dietmar Leeb vào những năm 1970 và thường được sử dụng trong máy đo độ cứng kim loại vạn năng.

Trong quá trình đo, một thiết bị tác động (impact device) sẽ thả một quả bóng kim loại từ một khoảng cách nhất định xuống bề mặt vật liệu. Tốc độ của quả bóng trước và sau khi va chạm được đo lường. Tốc độ nảy trở lại sau va chạm sẽ phụ thuộc vào độ cứng của vật liệu: một vật liệu cứng hơn sẽ khiến quả bóng nảy trở lại với tốc độ cao hơn so với vật liệu mềm.

Độ cứng của vật liệu được xác định dựa trên tỷ lệ giữa tốc độ nảy trở lại và tốc độ va chạm ban đầu. Kết quả đo lường này sau đó có thể được chuyển đổi sang các thang đo độ cứng khác như Rockwell (HRC), Vickers (HV), Brinell (HB), v.v., thông qua các phép chuyển đổi toán học. Nguyên lý Leeb được ưa chuộng vì tính di động, nhanh chóng, và dễ dàng sử dụng trong nhiều ứng dụng khác nhau.
